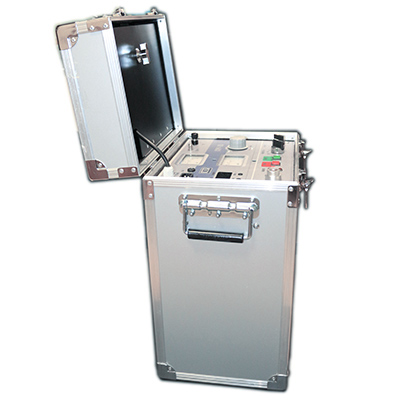

Установка СНЧ-28
Товар сертифицирован
Код товара: 19033
Выберите город:
Доставка в Воронеж - бесплатно
Доставка от ТК от 4 дней
Доставка Почтой России 2-3 дня
Гарантия и сервис
Связаться с нашим менеджером и сообщить о неисправности
Нашли дешевле?
Производитель
Установка СНЧ-28 применяется для проведения испытания изоляции высоковольных СПЭ-кабелей (из «сшитого» полиэтилена). Изоляционная емкость СПЭ-кабелей должна находится в пределах от 0,005 до 5 мкФ, а максимальное напряжение соответствует 28 кВ, при частоте 0,1 Гц.
Установка для испытания СПЭ-кабелей может эксплуатироваться как отдельно, так и в составе стендов для предприятий, лаболраторий и учебных заведений.
Особенности СНЧ-28
- Синусоидальное выходное напряжение - позволяет проводить испытания изоляции высоковольтных кабелей, изоляция которых состоит из сшитого полиэтилена;
- Возможность плавной регулировки выходного напряжения;
- Предусмотрена блокировка нулевого положения регулятора;
- Возможность измерения амплетудных значений напряжения;
- Возможность контроля тока, проходящего через изоляцию объекта испытания;
- Наличие встроенного резистор разрядного типа.
Рис. 1. Рабочая панель установки СНЧ-28
Гарантия от производителя
- Производитель гарантирует соответствия установки СНЧ-28 требованиям и нормам ПУЭ и ПТБ.
- Гарантийный срок эксплуатации с дня отгрузки - 1 год.
*Амперметр установки СНЧ следует применять только для замера ориентировочных значений, протекающего через исследуемый объект тока. Не предназначен для измерения токов утечки.
|
№ |
Параметр |
Единицы измерения |
Числовое значение |
|
|
1. |
Погрешность измерения напряжения |
% |
± 3 |
|
|
2. |
Рабочий режим: |
|||
|
|
работает не менее |
час |
2 |
|
|
|
не работает не более |
1 |
||
|
3. |
Питающая сеть: |
|||
|
|
напряжение |
В |
220 |
|
|
|
частота |
Гц |
50 - 60 |
|
|
4. |
Ёмкость нагрузки: |
|||
|
|
минимальная |
мкФ |
0,005 |
|
|
|
максимальная |
0,4; 0,8; 2 |
||
|
5. |
Частота входного напряжения U выход. |
Гц |
0,2; 0,05; 0,1 |
|
|
6. |
Максимальное значение: |
|||
|
|
мощности потребления |
кВА |
0,7 |
|
|
|
амплитуды U выход. |
кВ |
28 |
|
|
|
Входной ток |
А |
3 |
|
|
|
индуцируемого тока |
мА |
50 |
|
|
7. |
Средний срок эксплуатации |
лет |
10 |
|
|
8. |
Масса |
кг |
37 |
|
|
9. |
Габаритные размеры |
мм |
560х410х305 |
|
В комплект поставки аппарата входит:
- Установка для испытания кабелей СНЧ 28;
- Руководство по эксплуатации;
- Кабель: заземления (4 м), для подключения осциллографа (1 м), сетевой (1,8 м) и не съемный высоковольтный (3 м);
- Вставка-плавка – 2 шт.
