Реле температурное ТРМ 12 предназначено для применения в устройствах контроля температуры неагрессивной газовой среды и коммутации электрических цепей постоянного и переменного тока частоты 50÷400 Гц номинальным напряжением до 250 В в радиоэлектронной аппаратуре и товарах народного потребления.
Конструкция и принцип работы
Принцип действия реле основан на свойстве термо-магнитного материала изменять свою магнитную проницаемость с изменением температуры.

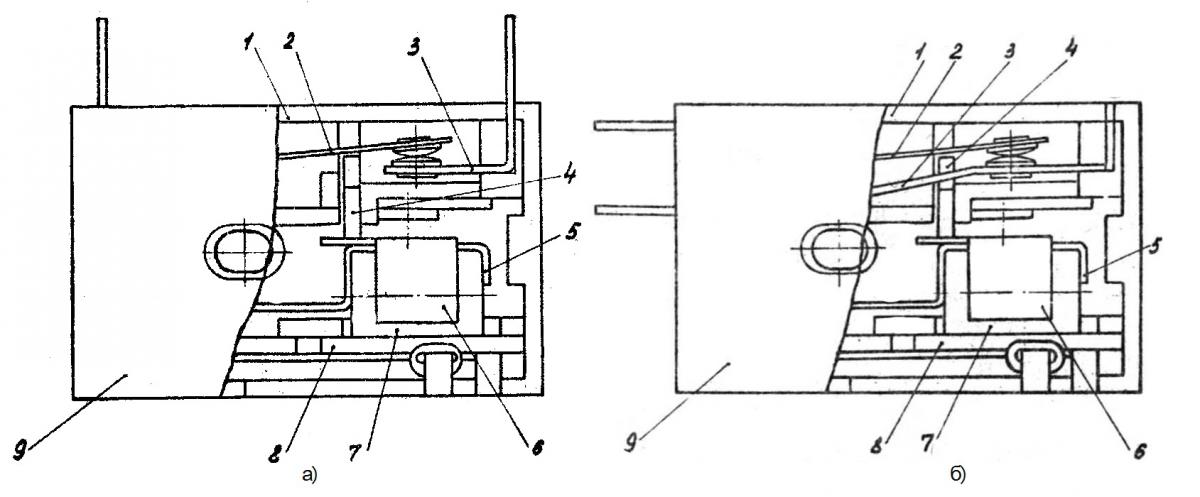

рис. 1 - Конструкция реле, где
а ) ТРМ12-1, ТМ12-2; б) ТРМ12-3
В корпусе (1) размещены контактная система, состоящая из подвижного контакта (2), неподвижного контакта (3) и толкателя (4). К пружине (5) с помощью скобы 6 крепится постоянный магнит (7). Крышка (9) крепится к корпусу и закрывает реле. В исходном положении реле постоянный магнит притянут к термомагнитной скобе (8), контакт замкнут. При увеличении температуры магнитная проницаемость термомагнитного материала уменьшается и при достижении определенной температуры достигает значения, при котором достоянный магнит под действием силы пружины отходит от скобы (8) и толкатель (4) размыкает контакт.
При понижении температуры термомагнитный материал восстанавливает свои магнитные свойства. Между скобой и магнитом возникает сила магнитного притяжения и когда эта сила станет больше силы пружины (5), магнит притянется к термомагнитной скобе, в результате чего контакт замкнется.
|
Параметры |
Значения |
|
Контролируемые температуры, °С:
|
55, 60, 63, 67, 80, 85, 90 |
|
70, 95, 120 |
|
|
Погрешность срабатывания, °С , не более |
±5 |
|
Дифференциал, °С, не более |
20 |
|
Количество и род контактов |
I размыкающий |
|
Длительно допустимая сила тока контакта, А, не более |
2,5 |
|
Сопротивление изоляции сухого и чистого реле, не бывшего в эксплуатации, измеренное между контактами и корпусом, МОм, не менее
|
20 |
|
1 |
|
|
Испытательное напряжение изоляции сухих и чистых реле, не бывших в эксплуатации, В |
2000 |
|
Комутационная износостойкость, циклов ВО, не менее |
10 000 |
|
Степень защиты:
|
IР40 |
|
IР00 |
|
|
Масса реле, кг, не более |
0,01 |

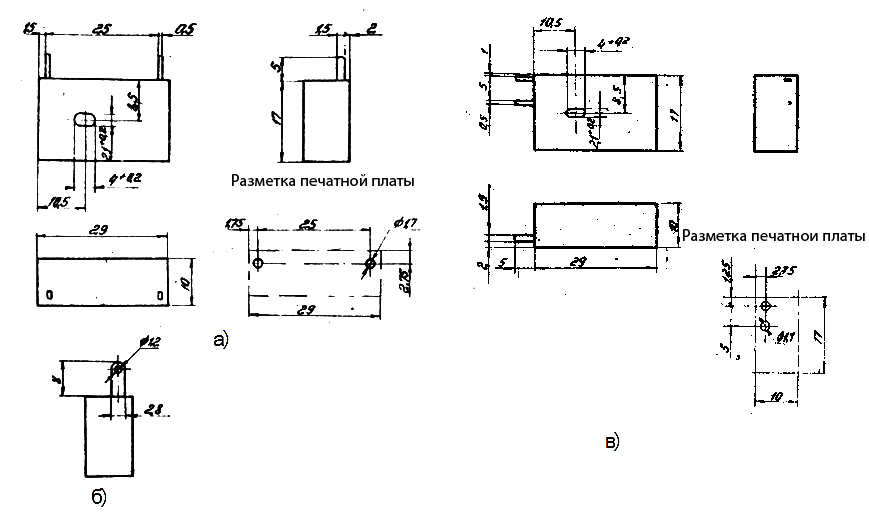

рис. 2 - Габаритные размеры ТРМ12 , где
а ) ТРМ12-1; б) ТМ12-2; в) ТРМ12-3
