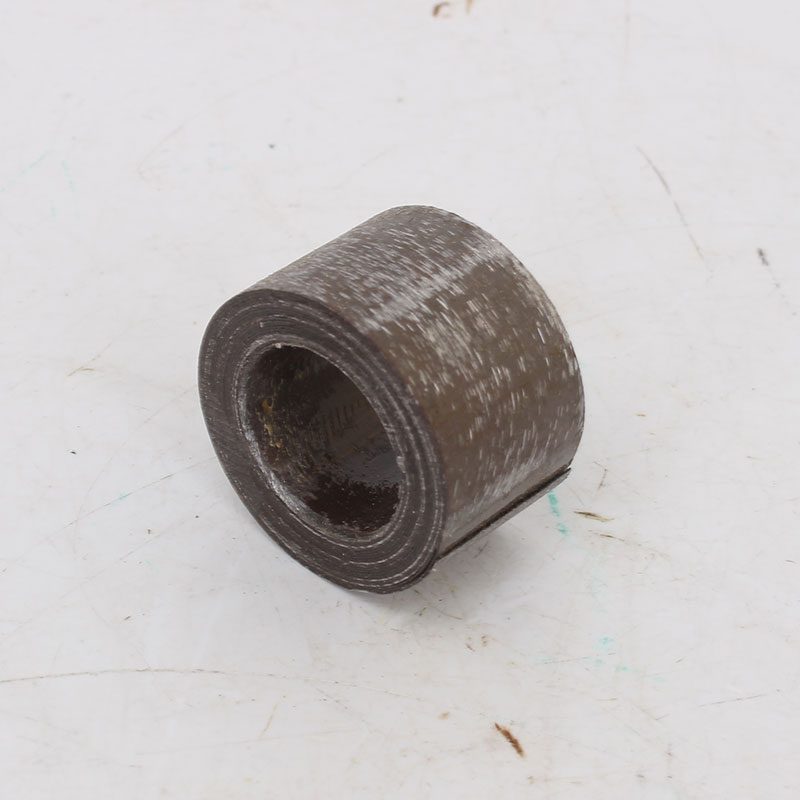

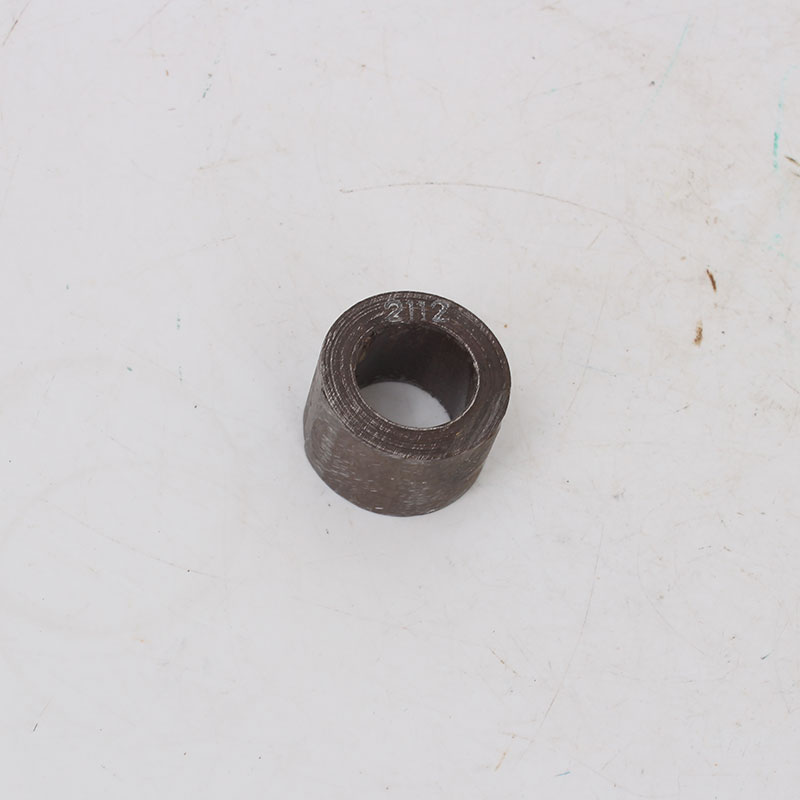

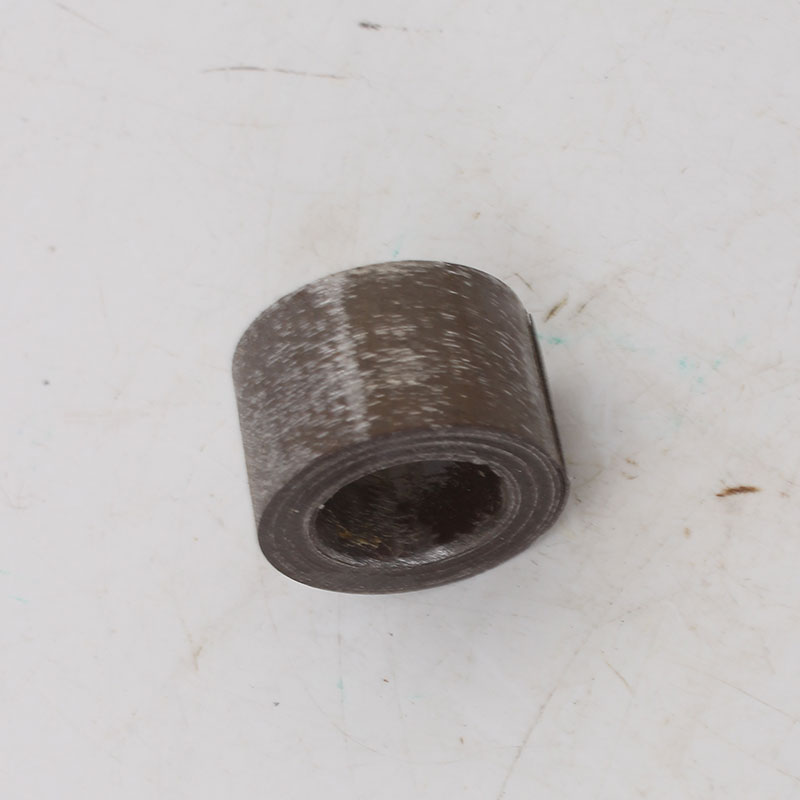

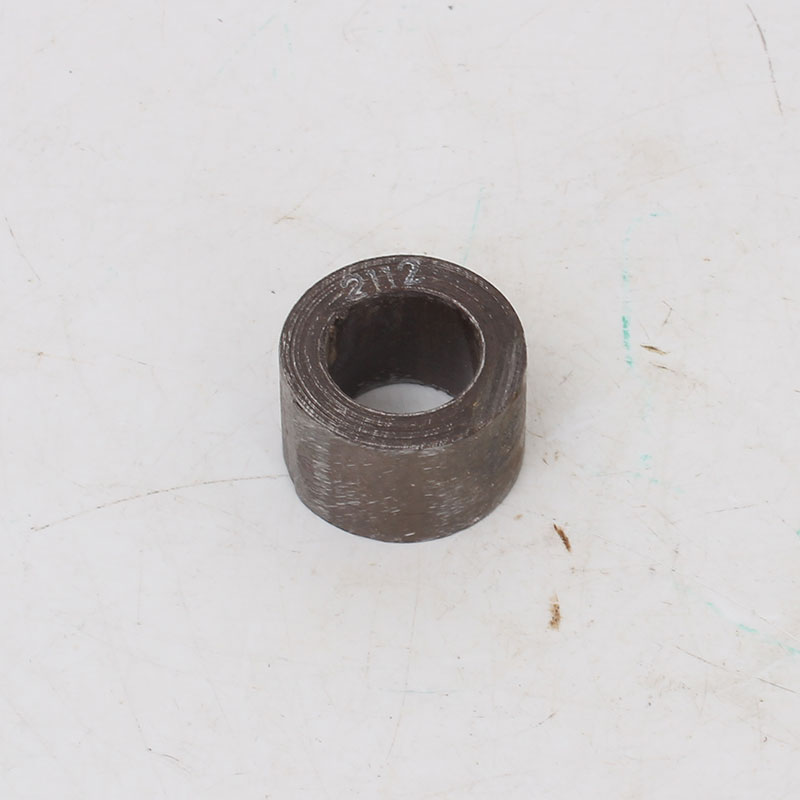

Магнитопровод ОЛ

Наличие:

Под заказ

Гарантия 12 месяцев

Товар сертифицирован

Код товара: 23570

Выберите город:

Доставка в Воронеж - бесплатно

Доставка от ТК от 4 дней

Доставка Почтой России 2-3 дня

8(800)302-43-51

info@ross.com.ru

Гарантия и сервис

Связаться с нашим менеджером и сообщить о неисправности

Нашли дешевле?

Производитель

ПАО «Ингул»

Магнитопровод ОЛ предназначен для силовых однофазных трансформаторов, которые используются в электронной и радиотехнической аппаратуре.

Кольцевые ленточные магнитопроводы ОЛ изготовляются путем навивки ленты требуемой ширины на оправку заданного размера, дополнительной сборки не требуют.

Преимущества

по толщине материала нет ограничений;
возможность применения тонких лент, а это важно при повышенной и высокой частоте;
ленточный сердечник типа ОЛ является самым распространенным среди замкнутых.

Характеристики

Размер сердечника	Мощность (Вт)	Ширина ленты (мм)	Диаметр внутр. (мм)	Диаметр наруж.(мм)	Вес сердечника по расчету ст.0,08(г)	Вес сердечника по расчету ст.О,35(г)
0Л25/40-16	4,7	16	25	40	127,41	142,40
ОЛ25/40-20	5,8	20	25	40	126,79	141,71
ОЛ25/40-25	7,3	25	25	40	125,77	140,57
ОЛ32/50-16	9,3	16	32	50	257,26	287,53
ОЛ32/50-20	11,6	20	32	50	254,97	284,96
ОЛ32/50-25	14.6	25	32	50	252,16	281,83
ОЛ32/50-32	18,7	32	32	50	248,84	278,12
ОЛ40/64-20	24.0	20	40	64	501,79	560,82
ОЛ40/64-25	30.0	25	40	64	496,24	554,62
ОЛ40/64-32	39,0	32	40	64	490,03	547,68
ОЛ40/64-40	49.5	40	40	64	483,17	540,01
ОЛ50/80-25	58,5	25	50	80	962,09	1075,28
ОЛ50/80-32	75,0	32	50	80	951,88	1063.87
ОЛ50/80-40	93,5	40	50	80	940,85	1051.54
ОЛ50/80-50	117,0	50	50	80	929,01	1038.31
ОЛ64/100-32	148,0	32	64	100	1960,11	2190.72
ОЛ64/100-40	186,0	40	64	100	1943,27	2171.89
ОЛ64/100-50	233,0	50	64	100	1925,40	2151.92
ОЛ64/100-64	296,0	64	64	100	1906,52	2130.81
ОЛ80/128-40	340,0	40	80	128	3920,23	4381.43
ОЛ80/128-50	428,0	50	80	128	3893,44	4351.49
ОЛ80/128-64	548,0	64	80	128	3865,34	4320.09
ОЛ80/128-80	685,0	80	80	128	3835,94	4287.23
